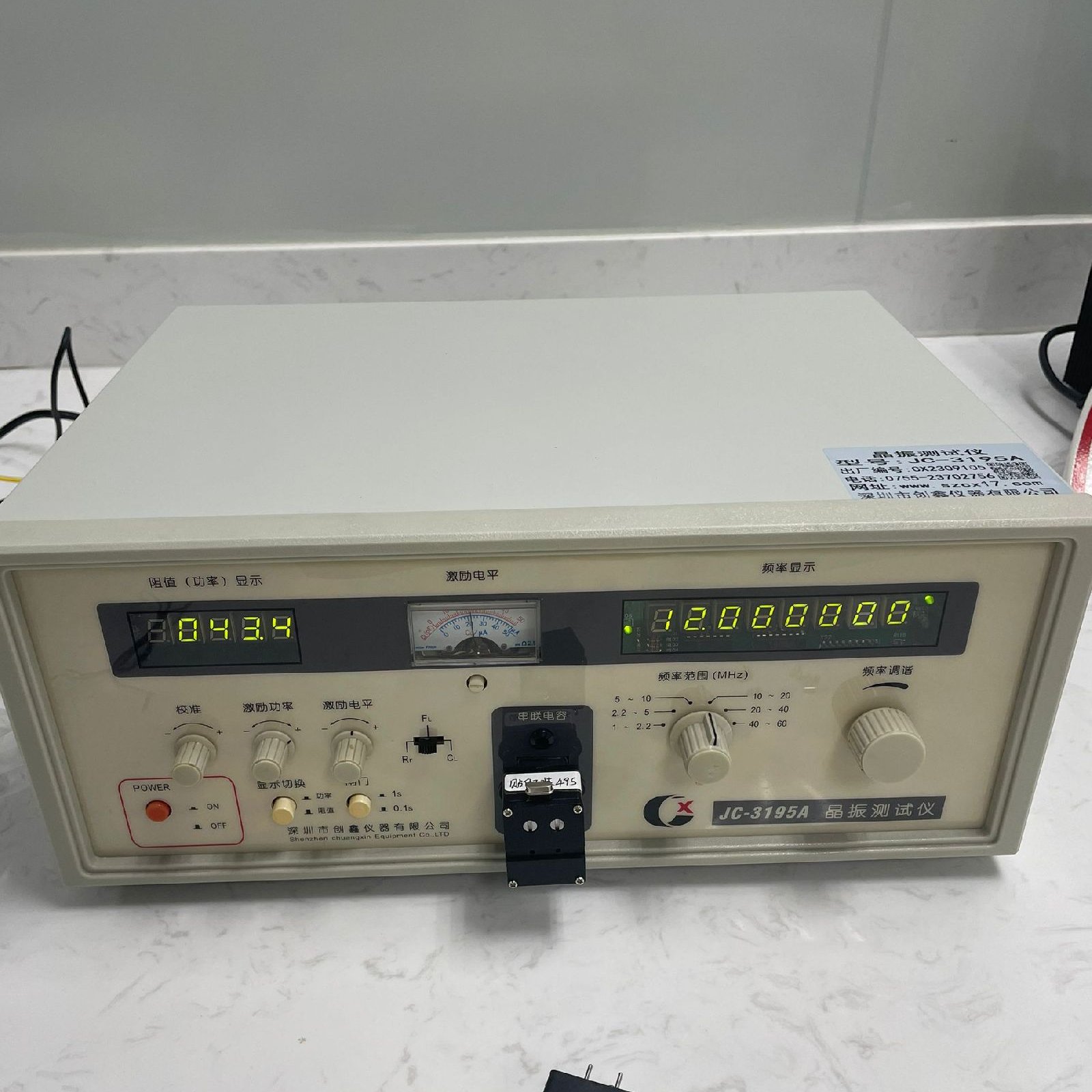

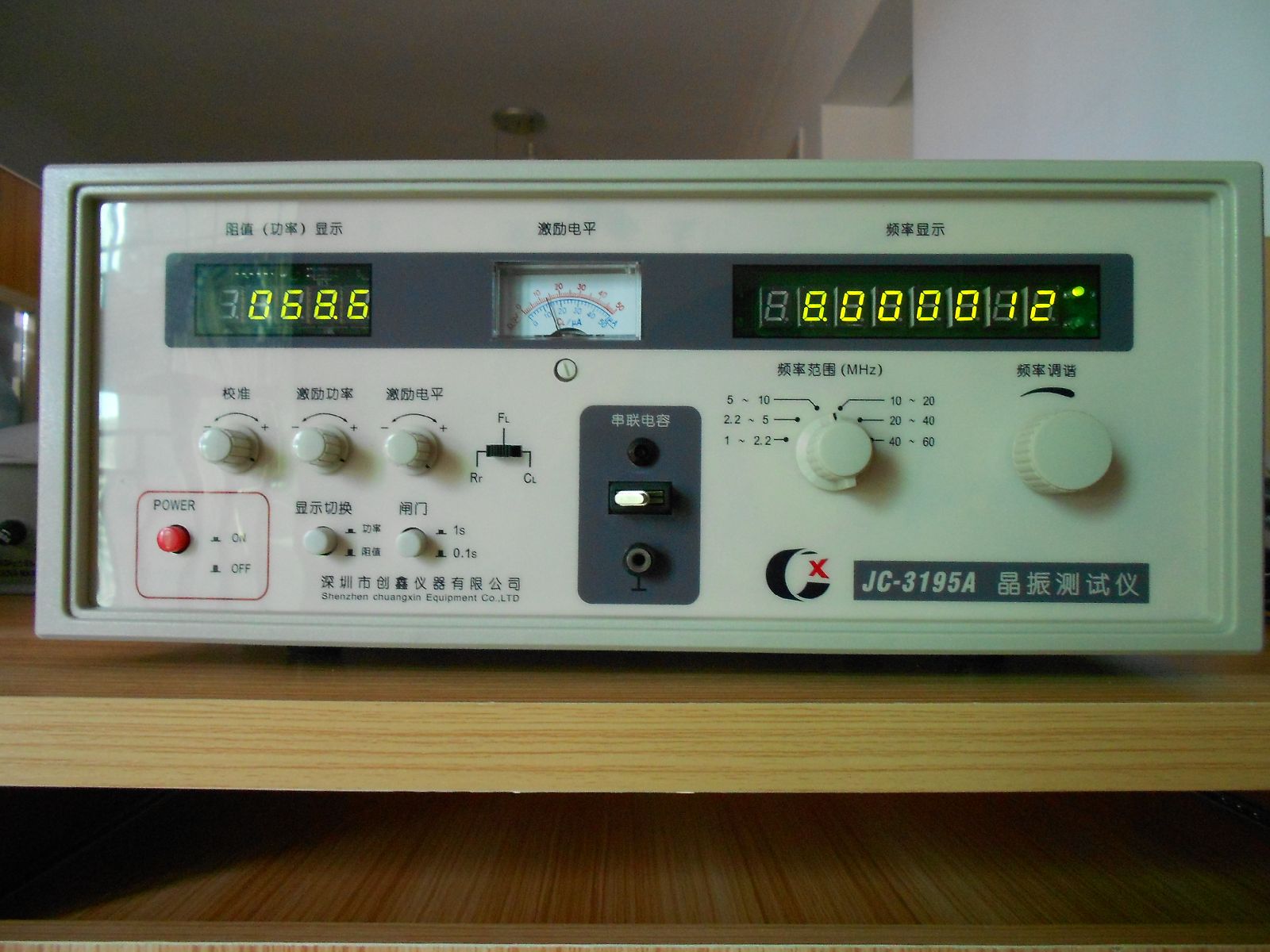

创鑫SMD贴片晶振测试仪JC3195A

SMD贴片晶振测试仪
功能用途

• 专门用于检测SMD（表面贴装）贴片晶振的各项电性能参数，评估其质量和性能是否符合标准，确保晶振在电子设备中的稳定工作。

检测参数及原理

• 主要检测参数

◦ 频率偏差：测量晶振实际输出频率与标称频率的偏差，判断是否在允许误差范围内。

◦ 负载电容：检测晶振在特定负载下的电容值，影响频率稳定性。

◦ 谐振电阻：反映晶振谐振时的能量损耗，电阻过高可能导致起振困难。

◦ 温度特性：部分测试仪可模拟不同温度环境，测试晶振频率随温度的变化情况。

• 工作原理
通过向晶振施加激励信号，使其产生谐振，仪器采集输出信号并分析各项参数，与预设标准对比后给出检测结果。

结构与功能特点

• 高精度测量模块：采用高频信号处理技术，确保频率、电容等参数的测量精度。

• 自动化测试功能：支持批量测试，可自动加载晶振、执行检测并生成报表，提高效率。

• 人机交互界面：通常配备显示屏和操作按键，方便设置测试参数和查看结果。

• 兼容性：可适配不同尺寸（如3225、2520、1612等封装）的SMD贴片晶振。

技术参数

• 频率测量范围：1MHz~100MHz。

• 频率精度：±1ppm或更高（ppm为百万分之一）。

• 测试速度：单颗测试时间≤1秒（高速机型）。

• 接口类型：支持探针接触或夹具固定，适配不同测试场景。

适用标准与应用场景

• 参考标准：遵循JEDEC（固态技术协会）、GB/T等行业或国家标准。

• 应用领域

◦ 生产环节：晶振制造商用于出厂前全检或抽样检测。

◦ 电子制造：PCB贴片加工企业对采购的晶振进行来料检验。

◦ 研发测试：电子设备研发阶段验证晶振性能适配性。

操作与维护要点

• 操作流程

1. 校准仪器（定期或开机后）；

2. 安装适配夹具或探针，设置测试参数（如频率、负载电容）；

3. 放置晶振于测试位，启动测试，系统自动判断合格与否。

• 维护建议

◦ 定期清洁探针或夹具，避免氧化影响接触精度；

◦ 校准仪器频率基准（每年1~2次），确保测量准确性；

◦ 避免在高温、潮湿环境中使用，防止电子元件受损。

常见类型

• 台式测试仪：功能全面，适合实验室或批量检测场景。

• 便携式测试仪：体积小巧，便于现场抽检或产线快速测试。
